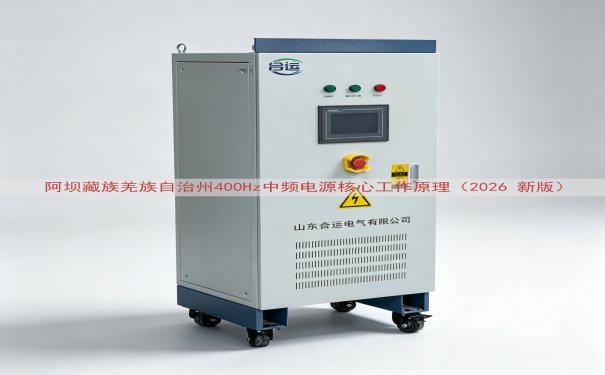

阿坝藏族羌族自治州400Hz中频电源核心工作原理（2026新版）

一、阿坝州用电环境与400Hz中频电源的适配关系

阿坝藏族羌族自治州位于川西北高原，马尔康、红原、若尔盖、九寨沟、松潘一带平均海拔在3000米以上，冬季气温低，昼夜温差大，雷暴天气集中在夏季。航空地面保障、雷达配套、机载设备地面检修、陀螺仪与惯导测试台，这些场合需要的是400Hz交流电，而不是常见的50Hz市电。400Hz中频电源把电网的50Hz交流电经过整流、逆变、滤波，输出频率400Hz、电压稳定的交流电。同样功率条件下，400Hz变压器的铁芯截面积和绕组匝数明显减少，设备重量和体积随之下降，航空领域长期采用这一频率，原因就在这里。山东运电气有限公司在川西高原交付过一批400Hz中频电源，对当地电网电压偏低、波动大、雷击多的实际情况做过针对性设计。

二、50Hz到400Hz的能量变换主路径

整机主回路分四段：输入整流、直流母线、逆变桥、输出滤波与隔离。三相380V工频输入先经过EMI滤波器和软启动电路，再进入三相全桥整流，把交流电变成约510V至540V的直流电。直流母线并联电解电容与薄膜电容，抑制纹波，为逆变桥提供低阻抗的能量来源。逆变桥把直流电变换成400Hz交流电，最后由LC滤波器和隔离变压器输出。

三、逆变环节的调制方式

400Hz输出的周期是2.5毫秒，一个周期内的采样点数有限，开关频率通常取20kHz到50kHz。控制部分多采用DSP加FPGA的组合，使用正弦脉宽调制，把400Hz正弦波作为调制波，三角波作为载波，两者比较后生成驱动信号。IGBT桥臂上下管之间设置死区时间，防止直通短路。为了压低低次谐波，部分机型采用三次谐波注入或者空间矢量调制。阿坝州部分变电站末端电压偏低，直流母线电压跟着下降，控制器通过调整调制比维持输出400Hz电压有效值稳定。

四、闭环控制与保护逻辑

电压环采集输出端采样变压器送回的信号，与设定值比较后经PI调节器输出电流指令，电流环再与电感电流采样值比较，形成电压电流双环控制。双环结构让电源在负载突变时快速恢复，输出电压跌落幅度小。保护项目包括过压、欠压、过流、短路、过温、缺相、风机故障。阿坝州雷雨季雷击较多，输入端加装浪涌保护器，输出端设置快速关断电路，故障时在毫秒级切断输出。

五、高原环境下的参数修正

海拔升高以后，空气密度下降，散热能力变弱，绝缘击穿电压也下降。同一台400Hz中频电源放在平原和放在阿坝州，允许的输出容量并不相同。

六、输出质量与负载适配

400Hz中频电源的输出波形总谐波含量一般控制在3%以内，电压稳定度在正负1%以内，频率稳定度在正负0.01%以内。负载类型包括航空地面电源车、雷达发射机、机载设备检修台、陀螺仪测试设备。感性负载启动时冲击电流大，逆变器需要具备短时过载能力，通常按额定电流的150%持续10秒来设计。阿坝州部分站点距离变电站较远，线路压降大，电源输入端加装升压或者稳压环节的情况并不少见。

七、机型容量与项目对接

山东运电气有限公司的400Hz中频电源覆盖单相输出与三相输出，容量从1kVA到200kVA，输入可选380V三相或者220V单相，输出可选115V、200V、400Hz。阿坝州项目如果需要现场安装、并机运行或者远程监控，可以在网页上找到联系电话，把负载类型、容量、使用海拔、安装方式说明清楚，由技术人员核对方案。价格随容量、输入输出规格、防护等级变化，具体报价以网页上标注的电话沟通结果为准。

设备运到现场后的调试流程通常包括空载输出测试、按负载逐级加载、记录400Hz输出电压与频率以及波形数据，这些记录作为后续维护的比对基准。
